4륜 전환레버 와 tc모터 사이 회로도 구할수
페이지 정보작성자 4L™ 작성일05-03-05 23:53 조회1,382회 댓글1건 |
본문

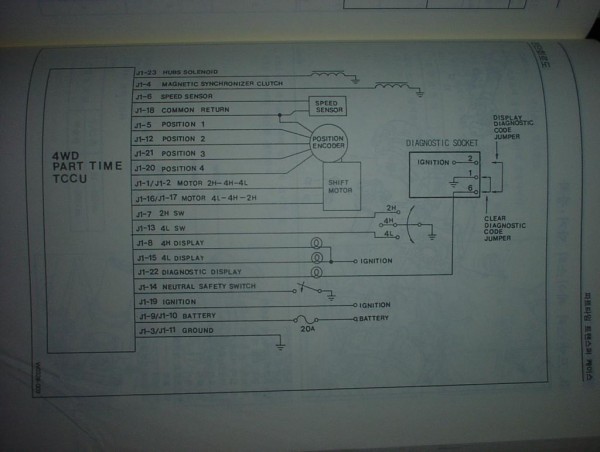

꼬리글에 사진이 안올라가서 이렇게 올립니다.
참고하시구요.
TCCU 에서 통재되므로 도면에 있는 내용들의 회로가 이루어져있지 않으면 에러가 발생되서 동작이 안되거든요.
제대로 동작되게 하실려면 허브솔레노이드나, 클러치 스위치나, 스피드센서등을 가짜로 만들어 달아주시던지, 아니면 저항값만 맞춰서 가변저항을 달아주시던지 해야할거같네요. 나머지는 TCCU핀 위치 맞춰 연결하심 될거같구요. 다이어그노스틱은 필요없으니 설치 불필요할꺼구....모터와 TCCU간의 배선은 다른모빌꺼 컨닝하심 될거같궁..............저도 이렇게 편법으로 하는건 처음접해서 확실한 답은 안될거 같네요..........이상 4wheelers 4L. 였슴당..^^
참고하시구요.
TCCU 에서 통재되므로 도면에 있는 내용들의 회로가 이루어져있지 않으면 에러가 발생되서 동작이 안되거든요.
제대로 동작되게 하실려면 허브솔레노이드나, 클러치 스위치나, 스피드센서등을 가짜로 만들어 달아주시던지, 아니면 저항값만 맞춰서 가변저항을 달아주시던지 해야할거같네요. 나머지는 TCCU핀 위치 맞춰 연결하심 될거같구요. 다이어그노스틱은 필요없으니 설치 불필요할꺼구....모터와 TCCU간의 배선은 다른모빌꺼 컨닝하심 될거같궁..............저도 이렇게 편법으로 하는건 처음접해서 확실한 답은 안될거 같네요..........이상 4wheelers 4L. 였슴당..^^
사진1
